La resolución de la estructura de un cristal, mediante cualquiera de los métodos descritos, requiere el conocimiento previo de:
  1. La composición química aproximada de su contenido,
  2. Las dimensiones de la celdilla elemental, deducibles a partir del patrón de diifracción,
  3. La simetría del cristal, deducible a partir de la simetría de la difracción (objeto de este subcapítulo), y
  4. Las intensidades de difracción
No es objeto de estas páginas comentar sobre el conocimiento de la composición de los cristales, y sobre los aspectos 2, 3 y 4 ya se ha dado cierta información en otros apartados de estas páginas. Pero desde el punto de vista práctico al lector no le habrá pasado desapercibido que, si bien se ha hablado de la simetría interna de los cristales, poco o nada se ha dicho de cómo determinar esa simetría interna, ya que obviamente la inspección visual de un cristal poco nos dice en relación con las operaciones de simetría internas mediante las cuales se empaquetan sus componentes (átomos, iones y moléculas).

Muy probablemente, el lector también se habrá dado cuenta de que la única información fiable con la que cuenta el cristalógrafo, en términos de simetría, es la del propio patrón de difracción y que por lo tanto el problema será deducir la simetría cristalina a partir del conocimiento sobre la red recíproca (el patrón de difracción). Y en efecto, no es descabellado pensar que la simetría del cristal deje algún tipo de huella en el patrón de difracción. Lo vemos...



LEY DE FRIEDEL

Puede haber, sin embargo, una cierta confusión en relación con una de las posibles operaciones que configuran la simetría de un cristal, y esa es la operación de centro de simetría. La existencia del centro de simetría en el cristal no puede inferirse de la existencia de éste en el patrón de difracción, porque el espacio recíproco (el patrón de difracción) es siempre centrosimétrico, tal como dedujo el francés Georges Friedel (1865-1933), con la ley de su nombre (ley de Friedel).


Izquierda: Representación de la ley de Friedel en términos de colores que representan las intensidades de los puntos recíprocos alrededor del origen. Colores iguales representan intensidades idénticas
Derecha: La ley de Friedel en términos del modelo de Bragg, que equivale a decir que un espejo refleja del mismo modo por ambos lados.


La ley de Friedel establece que las intensidades asociadas a dos puntos recíprocos  tales como (h, k, l)  y  (-h, -k, -l) son prácticamente iguales. Es decir:

I (h, k, l)  ≈   I (-h, -k, -l)

lo cual equivale a afirmar que la red recíproca es siempre centrosimétrica, y por lo tanto la simetría "aparente" de los cristales es una de los 11 Grupos de  Laue.

Una pareja de reflexiones tales como (h, k, l)  y  (-h, -k, -l) se denomina "par de Friedel" y en presencia de dispersión anómala  muestran una ligera diferencia en intensidad que puede ser usada tanto para determinar la configuración absoluta de las moléculas como para resolver el problema de las fases por medio del método MAD.

Como consecuencia de la ley de Friedel se puede afirmar que, en general, la simetría del cristal es menor que la de su patrón de difracción, es decir, que nos enfrentamos a una cierta indeterminación cuando tratamos de determinar la simetría de un cristal a partir del experimento de difracción. En efecto, si bien los cristales pueden tener (o no) un centro de simetría que relacione entre sí sus diferentes componentes (átomos, iones, moléculas), su patrón de difracción (la red recíproca) "parece" ser siempre centrosimétrica.



Sin embargo, por suerte, existen algunas operaciones de simetría en el cristal que dejan una huella en el espacio recíproco. Dicha marca o huella consiste en anular o extinguir algunas intensidades (puntos recíprocos) de un modo sistemático, reconocible mediante reglas sencillas, y de ahí su nombre de extinciones sistemáticas.

Las operaciones de simetría que generan las extinciones sistemáticas son todas aquellas que contienen una parte translacional, y las más importantes son:
La lista completa de las posibles extinciones sistemáticas y de los correspondientes elementos de simetría que las genera puede obtenerse desde múltiples fuentes, y también aquí, como reproducción de una edición antigua de las Tablas Internacionales de Cristalografía.


REDES CENTRADAS

Supongamos que disponemos de un retículo cristalino

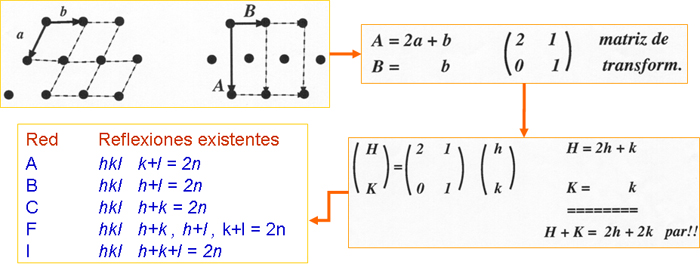

tal como el de la figura de abajo (a la izquierda), de ejes a y b.  A esta red se la denomina primitiva, porque que tiene un único nudo en el interior de la celdilla, aunque en realidad sea en forma de 4 "cuartos" de nudo.

Si por cualquier razón hemos interpretado dicho retículo cristalino  en términos de los ejes A y B (figura de la derecha), estaremos eligiendo lo que denominamos una red centrada (no primitiva) porque contiene más de un nudo recíproco en el interior de la celdilla.



La transformación de ejes inherente a este cambio vendrá dado por la que se muestra a la derecha del dibujo, ya que el eje A se puede obtener vectorialmente del modo mostrado (2a + b), y el eje B es idéntico al b. y dicha transformación puede representarse por la matriz de transformación mostrada (tomando como elementos de la matriz los coeficientes de los segundos miembros de las ecuaciones).

Pues bien, esa misma matriz de transformación es la que aplica al cambio de índices de las intensidades de difracción, de tal modo que aplicándola a los índices de la red primitiva (h, k) se obtendrán los de la red centrada (H, K) y si resolvemos dicho producto de matrices y sumamos miembro a miembro, nos encontramos con el hecho de que la suma de los índices de la red centrada siempre da lugar a un número par, o dicho de otro modo, los nudos de la red recíproca cuya suma de índices H+K es impar no serán visibles (no hay intensidad).

En la práctica lo que ocurre es que cuando interpretamos un patrón de difracción estamos definiendo los índices de las reflexiones en términos de unos ejes recíprocos (y en definitiva también directos) y si observamos cualquier tipo de ausencia o extinción sistemática como la descrita (o parecida), podremos concluir que estamos ante la elección de una red centrada, lo cual ya supone una indicación clara sobre la simetría del cristal (selección del Grupo Espacial). En nuestro caso particular podemos concluir que estamos ante una red centrada de tipo C.



EJES HELICOIDALES

Los ejes helicoidales, como el helicoidal binario mostrado en la figura de la izquierda, son también responsables de huellas claras en el patrón de difracción, también en el sentido de extinguir sistemáticamente determinados puntos recíprocos (anular ciertas intensidades). La explicación es sencilla si se expresa el factor de estructura asociado a las reflexiones de un cristal que contenga la pareja de átomos del dibujo. Los factores de estructura serán consecuencia de las dispersiones de cada átomo:

Fƒ cos 2π ( hx + ky + lz ) + ƒ cos 2π ( - hx - ky + l [(1/2) + z] )

Pero teniendo en cuenta la conocida suma de cosenos:

cos a + cos b = 2  [cos (a+b)/2 ] [cos (a-b)/2]
la expresión anterior se puede escribir como::
F = 2 ƒ [cos π (2 l z + l/2)] [cos π (2hx + 2ky - l/2)]

lo cual implica que para reflexiones del tipo 00l  el factor de estructura se anula (F=0) si l=2n+1

Generalizando, y dependiendo del tipo de eje helicoidal, y de su dirección, nos podemos encontrar con diferentes extinciones sistemáticas que, observadas en la práctica nos indican la existencia de este tipo de operaciones de simetría en el cristal y para el caso de los ejes helicoidales binarios son:

Eje helicoidal binario      Reflexiones
paralelo a:                           existentes:

         a                                  h00  h=2n
         b                                  0k0  h=2n

c                                   00l   h=2n

Para otras extinciones sistemáticas producidas por otros ejes helicoidales se puede consultar la tabla que se ofrece mediante este enlace. Ver también las International Tables for X-ray Crystallography.



PLANOS DE DESLIZAMIENTO

Los planos de simetría que implican traslación, es decir, los planos de deslizamiento, son igualmente responsables de extinciones sistemáticas, de tal modo que si en el patrón de difracción observamos que ciertas reflexiones localizadas en un plano de la red recíproca sólo están presentes si la suma de sus índices es par, es porque en el cristal existen planos de deslizamiento, como por ejemplo:


Plano de deslizam.:                         Reflexiones
perpendicular a:   Translación:     existentes:
          a                          b/2                 0kl   k = 2n
         a                          c/2                 0kl   l = 2n
etc...

Para ausencias sistemáticas producidas por otros planos de deslizamiento, consultar la tabla que se ofrece mediante este enlace. Ver también las International Tables for X-ray Crystallography.



En definitiva, que mediante la observación del patrón de difracción de los cristales, y en concreto tras el estudio de la posible existencia de reglas de extinción sistemática, como las mostradas más arriba, se puede concluir la presencia de elementos de simetría del tipo reseñado: ejes helicoidales y planos de deslizamiento, y en su caso, la existencia de redes centradas (no-primitivas), lo cual supone una ayuda inestimable para la determinación del Grupo Espacial del cristal.



EL CENTRO DE SIMETRÍA

Como se comenta al principio, sólo existe una indeterminación, y es la del centro de simetría, tal como se deduce de la ley de Friedel. Sin embargo, hay situaciones en las cuales la presencia de este elemento de repetición resulta indudable como consecuencia de la combinación de otros elementos de simetría cuya existencia es patente a través de las extinciones sistemáticas, tal como es el caso de uno de los Grupos Espaciales más frecuentes, el P21/c, en el cual coexisten ejes helicoidales paralelos al eje b y planos de deslizamiento perpendiculares al eje b:




Los elementos de simetría que se muestran en la figura de la izquierda, tales como los ejes helicoidales paralelos a b, y los planos de deslizamiento, perpendiculares a ese mismo eje (líneas de puntos), provocan, respectivamente, que las reflexiones existentes son las que cumplen las condiciones:

 0k0   k = 2n  ---> 21
h0l   l = 2n   ---> c


Los círculos de la figura de la izquierda, que representan por ejemplo a átomos, se repiten por los mencionados operadores, y si el lector observa con detenimiento dichas repeticiones, concluirá que dichas operaciones, combinadas, provocan que en los nudos de la celdilla (y a la mitad entre cada dos nudos) se generen centros de simetría (pequeños círculos de la figura de la derecha), y por ello el Grupo Espacial P21/c es centrosimétrico.

Sin embargo, en otros casos,
para poder concluir la presencia o ausencia del centro de simetría. hay que recurrir a:
Por cierto, el lector se habrá dado cuenta también del hecho de que si bien la celdilla repite las cosas tras aplicar traslaciones completas de los ejes de la celdilla, los elementos de simetría se repiten a sí mismos a la mitad de las translaciones de los ejes de la celdilla.


Pero volvamos al punto de partida...
